Какие дефекты сварных соединений выявляет контроль сварных швов?
Контроль сварных соединений предназначен для выявления внешних и внутренних несплошностей металла, которые могут снизить прочность, герметичность и эксплуатационную надежность конструкции. В зависимости от материала, толщины элементов, типа соединения, доступности зоны контроля и требований проекта применяются визуальный контроль, измерения геометрических параметров, ультразвуковая дефектоскопия, радиографический контроль, капиллярный или магнитопорошковый метод. В ходе обследования специалисты могут обнаружить трещины металла и сварного шва, непровары, несплавления, подрезы, прожоги, поры сварного шва, шлаковые включения, превышение размеров усиления, смещение кромок и нарушение формы соединения.
Визуальный контроль позволяет оценить состояние поверхности, наличие видимых дефектов, равномерность валика и соответствие соединения проектным требованиям. Неразрушающий контроль помогает обнаружить дефекты, которые не видны без специального оборудования. Ультразвуковой метод применяется для определения внутренних отражающих границ и позволяет установить координаты дефекта, глубину его залегания и условные размеры. Радиографический контроль формирует изображение внутренней структуры соединения. Капиллярный и магнитопорошковый методы эффективны при поиске поверхностных и близко расположенных к поверхности трещин.
Состав выявляемых дефектов определяется нормативной документацией, техническим заданием и проектной документацией. Для каждого объекта разрабатывается методика проведения работ с указанием зоны контроля, объема проверки, критериев приемки и допустимой погрешности измерений. По итогам оформляются результаты измерений, протокол результатов и заключение дефектоскопии с выводом о соответствии требованиям. При необходимости выполняется фотофиксация результатов и составляется техническое заключение для дальнейшего ремонта или приемки конструкции.
Какие методы применяются для проверки сварных соединений и как выбирается технология контроля?
Выбор метода контроля сварных соединений выполняется с учетом назначения конструкции, марки и толщины металла, вида сварки, пространственного положения шва, доступности поверхностей и требований нормативной документации. Универсального способа, одинаково подходящего для всех объектов, не существует. Для ответственных конструкций часто применяется комплексная проверка, включающая визуальный и измерительный контроль, а также один или несколько инструментальных методов. Такой подход позволяет оценить как состояние поверхности, так и наличие внутренних несплошностей.
На первом этапе проводится визуальный контроль. Специалист очищает зону контроля от загрязнений, осматривает шов, фиксирует видимые дефекты и выполняет натурные измерения ширины, высоты усиления, размеров подрезов, смещения кромок и других параметров. Ультразвуковая дефектоскопия используется для обнаружения внутренних непроваров, несплавлений, трещин и шлаковых включений. При радиографическом контроле получают снимок, по которому анализируются поры сварного шва, включения и нарушения сплошности. Магнитопорошковая проверка применяется для ферромагнитных сталей, а капиллярный метод подходит для выявления поверхностных трещин на различных металлических материалах.
Перед началом работ выполняются настройка дефектоскопа и проверка его работоспособности на контрольном образце. Устанавливаются чувствительность контроля, допустимая амплитуда сигнала, диапазон измерений и параметры сканирования. Используемое измерительное оборудование и испытательное оборудование должно проходить необходимые проверки и иметь действующие документы о пригодности. Результаты сопоставляются с критериями приемки, указанными в проекте и техническом задании. По окончании лабораторный контроль завершается оформлением протокола, заключения дефектоскопии и, если требуется, технического заключения с описанием обнаруженных дефектов и рекомендациями по дальнейшим действиям.
Как проводится ультразвуковой контроль сварных швов и что указывается в результатах?

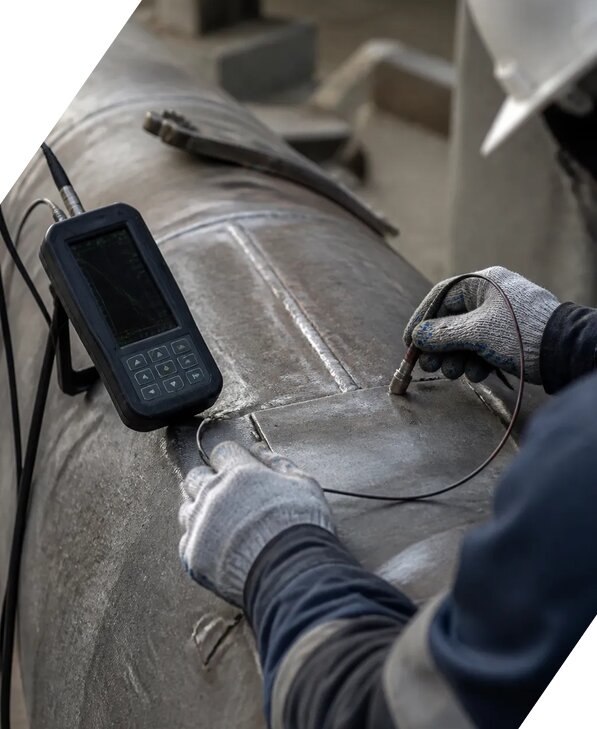

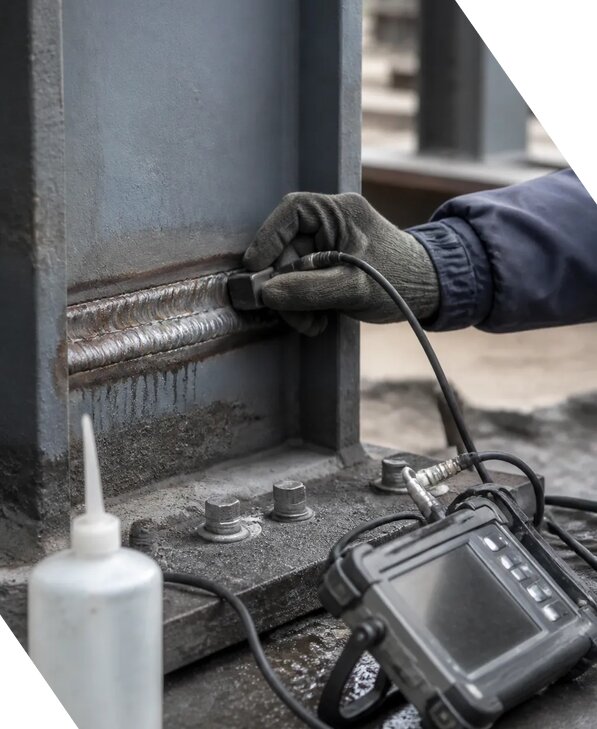

Ультразвуковой контроль сварных соединений основан на регистрации отражения упругих волн от границ раздела, несплошностей и внутренних дефектов металла. Метод позволяет исследовать значительный объем соединения без вырезки образцов и без повреждения конструкции. Он применяется для контроля стыковых, угловых и тавровых соединений, если конфигурация элемента и состояние поверхности позволяют обеспечить необходимый акустический контакт. Перед обследованием поверхность очищается, определяется зона контроля, проверяется доступность шва и прилегающего металла, после чего выбирается схема прозвучивания.
Работа начинается с проверки дефектоскопа, преобразователей и соединительных кабелей. Затем выполняется настройка дефектоскопа по контрольному образцу или стандартному образцу предприятия. Специалист устанавливает требуемую чувствительность контроля, корректирует временную развертку, проверяет амплитуду сигнала и определяет параметры, при которых фиксируются отражения от искусственных отражателей. После калибровки преобразователь перемещается по заданной траектории с контактной жидкостью. При обнаружении подозрительного сигнала уточняются его положение, глубина, протяженность и характер.
В протокол результатов включаются сведения об объекте и участке контроля, типе сварного соединения, материале и толщине металла, примененной аппаратуре, методике проведения, настройках прибора и условиях выполнения работ. Отдельно указываются координаты дефекта, условная длина, глубина залегания, направление отражателя и амплитуда сигнала относительно уровня оценки. Оценивается возможность отнесения обнаруженного отражения к трещине, непровару, несплавлению, поре или иному дефекту. Полученные результаты измерений сопоставляются с требованиями проекта и действующих стандартов. Итогом становится заключение дефектоскопии, в котором указывается соответствие требованиям либо необходимость ремонта и повторного контроля. При выполнении работ на объекте фотофиксация результатов помогает связать данные приборов с конкретным участком конструкции.
Как обеспечивается достоверность и точность результатов контроля сварных соединений?
Достоверность контроля сварных соединений обеспечивается не одним фактором, а совокупностью организационных, методических и технических мероприятий. До начала обследования анализируются проектная документация, сведения о материале и толщине элементов, технология сварки, назначение конструкции и требования к приемке. На основании этих данных формируется техническое задание, определяется объем проверки и разрабатывается методика проведения. В ней фиксируются границы зоны контроля, порядок подготовки поверхности, применяемые методы, критерии оценки, требования к регистрации показаний и форма итоговых документов.
Особое значение имеет исправность оборудования и правильная настройка приборов. Дефектоскопы, измерительные приборы, источники излучения и другое испытательное оборудование проверяются перед началом работ. Для ультразвуковой дефектоскопии используется контрольный образец, по которому устанавливаются чувствительность контроля, временная развертка и рабочие параметры преобразователя. Специалист контролирует стабильность амплитуды сигнала, повторяемость показаний и корректность определения координат дефекта. При визуальных и геометрических измерениях применяются подходящие средства измерений, а выявленные особенности фиксируются в рабочих записях и на фотографиях.
На качество результатов также влияют подготовка поверхности, температура, доступ к соединению, квалификация исполнителя и соблюдение утвержденной методики. Если условия обследования ограничивают достоверность, это отражается в документах с указанием возможной погрешности измерений. Для спорных участков может назначаться повторный контроль другим методом или обследование в расширенном объеме. В итоговом протоколе результатов приводятся фактические результаты измерений, сведения об аппаратуре и критериях оценки. Техническое заключение содержит обоснованный вывод о состоянии соединений, а не только перечень обнаруженных дефектов. Такой порядок позволяет использовать материалы как подтверждение контроль качества при строительстве, реконструкции, ремонте и техническом обследовании.
Какие документы оформляются по итогам проверки сварных соединений?
По итогам контроля сварных соединений оформляется комплект документов, состав которого зависит от назначения объекта, выбранных методов и требований заказчика. Основным документом обычно является протокол результатов. В нем указываются сведения о конструкции, контролируемых участках, типах сварных соединений, размерах и материалах элементов, объеме выполненных работ, примененной методике и использованном оборудовании. Также приводятся результаты измерений, выявленные несплошности, их координаты, размеры, характеристики сигналов или изображения, а также вывод о соответствии требованиям.
При проведении визуального и измерительного контроля в документах отражаются состояние поверхности, размеры сварного шва, наличие подрезов, наплывов, прожогов, трещин металла и других внешних отклонений. Для ультразвуковой проверки указываются параметры настройки дефектоскопа, контрольный образец, чувствительность контроля, амплитуда сигнала, глубина и координаты обнаруженных отражателей. При радиографическом методе прикладываются сведения о снимках и результатах их расшифровки. Если использовались капиллярный или магнитопорошковый способы, фиксируются подготовка поверхности, схема нанесения материалов и обнаруженные индикации.
К комплекту могут прилагаться схемы расположения швов, исполнительные чертежи, ведомость дефектов, акты обследования, фотографии и фотофиксация результатов. При выявлении несоответствий составляется техническое заключение с описанием характера дефекта, предполагаемой причины, степени влияния на работоспособность и рекомендациями по ремонту. После устранения замечаний выполняется повторный лабораторный контроль, а его результаты оформляются отдельным протоколом или записью о приемке исправленного участка.
Документы подготавливаются с учетом нормативной документации, проектных решений и требований технического задания. Работы может выполнять аккредитованная лаборатория, если такой статус необходим для конкретного объекта или процедуры подтверждения соответствия. В Краснокаменске специалисты компании ЭкспертизаРоссия выполняют визуальный, инструментальный и неразрушающий контроль сварных соединений. Запрос на расчет можно направить Вадиму Олеговичу, стоимость работ начинается от 1533 руб/м², а при заказе услуги под ключ скидка от 15 процентов. В сентябре доступны консультации по составу обследования, режим работы Пн-Пт 09-18 Сб-Вс вых., телефон +7 931 105-63-33. Компания работает с 2013 года, за период с 2013 года по 2026 выполнено более 2567 заказов, включая обследование строительных металлоконструкций и лабораторный контроль сварных соединений в Забайкальском крае.
